安全柵扉・ドア

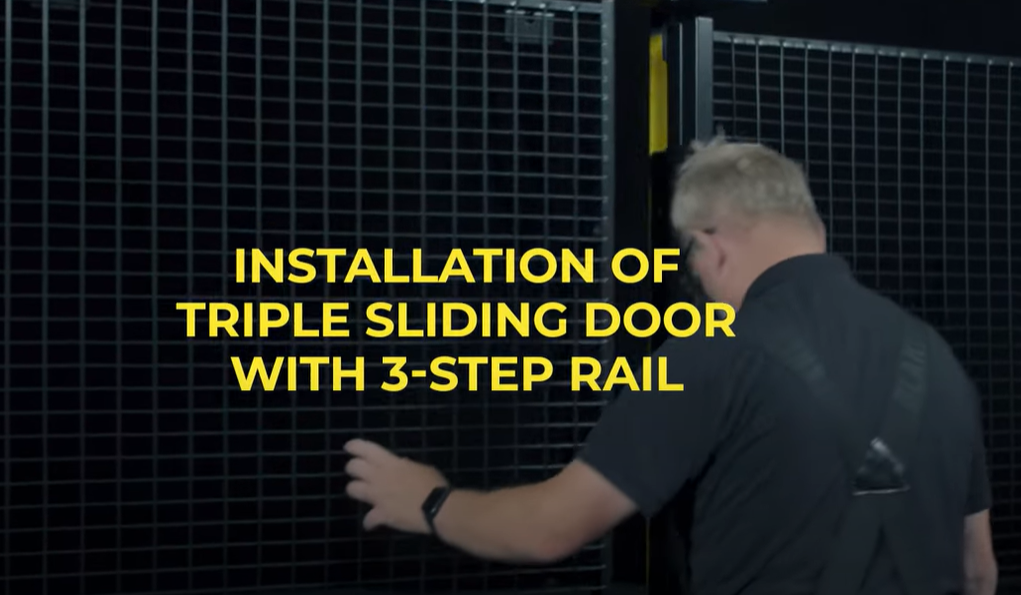

3段レール付きトリプルスライドドア

3D

レール付き伸縮式トリプルスライドドアは、大きな開口部が必要であるが、横方向のスペースが限られている場合に最適です。パネルは横にスライドするのではなく、互いに重なり合います。

最大高さは2500 mm、最大幅は3x1500 mmです。*最大幅は、使用するロックソリューションによって異なります。 (ポスト、ハンドル、パネルはドアパッケージに含まれません。開口部の寸法は、選択したロックの種類により制限される場合があります。)

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • 高さ2000 mm

    4 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D23-200450R 3x1500 4360 2150 メッシュ Classic 50x50
    2
    D23-200450L 3x1500 4360 2150 メッシュ Classic 50x50
    2
    D43-200450R 3x1500 4385 2150 メッシュ Premium 70x70
    2
    D43-200450L 3x1500 4385 2150 メッシュ Premium 70x70
    2
  • 高さ2300 mm

    4 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D23-230450R 3x1500 4360 2450 メッシュ
    プラスチック
    シートメタル
    Classic 50x50
    3 2
    D23-230450L 3x1500 4360 2450 メッシュ
    プラスチック
    シートメタル
    Classic 50x50
    4 2
    D43-230450R 3x1500 4385 2450 メッシュ Premium 70x70
    2 2
    D43-230450L 3x1500 4385 2450 メッシュ
    プラスチック
    シートメタル
    Premium 70x70
    2 2
  • 高さ2500 mm

    4 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D23-250450L 3x1500 4360 2650 メッシュ Classic 50x50
    2
    D23-250450R 3x1500 4360 2650 メッシュ Classic 50x50
    2
    D43-250450L 3x1500 4385 2650 メッシュ Premium 70x70
    2
    D43-250450R 3x1500 4385 2650 メッシュ Premium 70x70
    2
