歩行者バリア・安全ガード

歩行者ガード

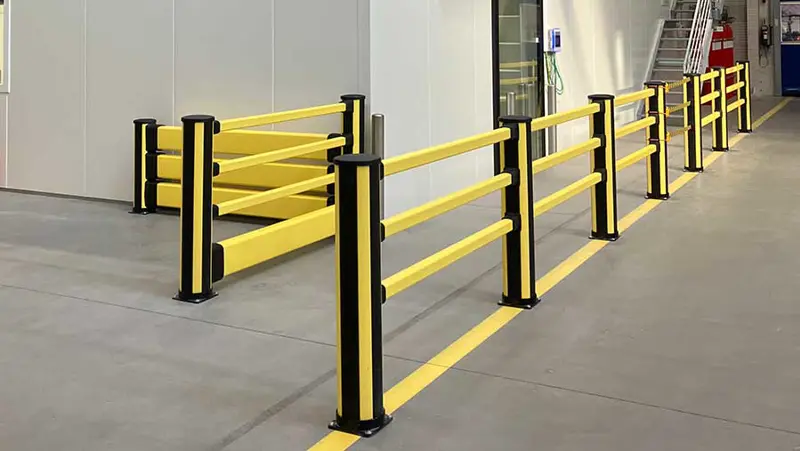

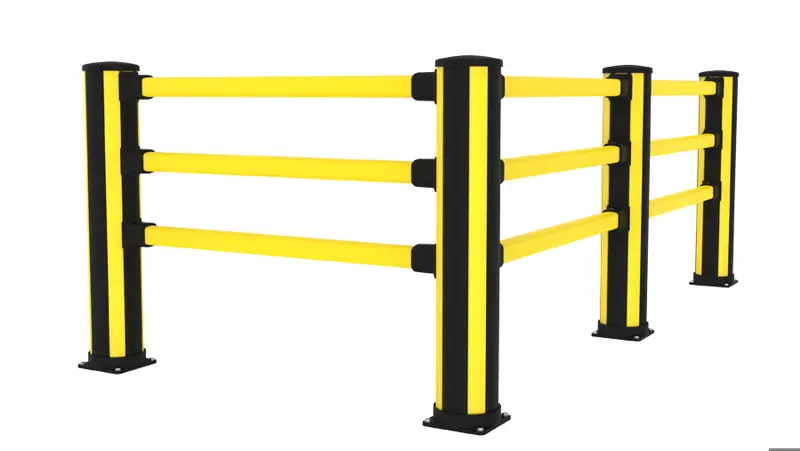

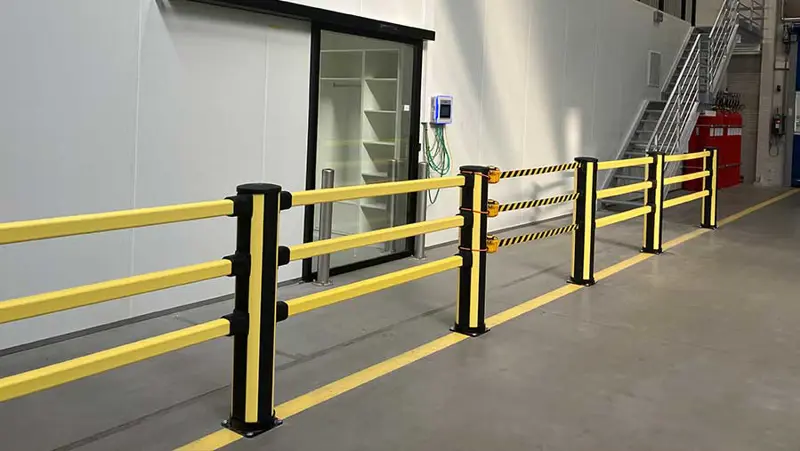

X-Protect歩行者バリア構成は、歩行者のルート定義や、軽度の衝撃保護に使用します。歩行者用ゲートと組み合わせることも可能です。歩行者用ゲートは自動閉鎖式で、ユニバーサルハンドル付き、幅は690〜1210 mmの範囲で調節可能です。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • Posts

    6 品目
    CAD 品目 本製品について 高さ (mm) 長さ (mm)
    BCE0-116-00P3 歩行者用エンド 1160 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCC1-116-00P3 歩行者用コーナー 1160 ジンクイエロー(RAL 1018)
    BCC0-116-00P3 歩行者用コーナー 1160 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCM1-116-00P3 歩行者用ミドル 1160 ジンクイエロー(RAL 1018)
    BCM0-116-00P3 歩行者用ミドル 1160 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCE1-116-00P3 歩行者用エンド 1160 ジンクイエロー(RAL 1018)
  • Hand rails

    5 品目
    CAD 品目 本製品について 長さ (mm) CC (mm)
    RCP1-177-0200 ハンドレール押出 1170 2000 ジンクイエロー(RAL 1018)
    RCP1-127-0150 ハンドレール押出、C-C=1500 mm、RAL 1018イエロー 1270 1500 ジンクイエロー(RAL 1018)
    RCP1-077-0100 ハンドレール 770 1000 ジンクイエロー(RAL 1018)
    RCP1-047-0070 ハンドレール 470 700 ジンクイエロー(RAL 1018)
    RCP1-027-0050 ハンドレール 270 500 ジンクイエロー(RAL 1018)
  • Gate

    1 品目
    CAD 品目
    GCP8-069-0121
    2

ダウンロード

歩行者ガード

製品情報

X-Protect Pedestrian

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

X-Protect テクニカル | 衝撃吸収・衝突防止システム

パンフレット

製品情報

X-Protect歩行者バリア構成は、歩行者のルート定義や、軽度の衝撃保護に使用します。歩行者用ゲートと組み合わせることも可能です。歩行者用ゲートは自動閉鎖式で、ユニバーサルハンドル付き、幅は690〜1210 mmの範囲で調節可能です。

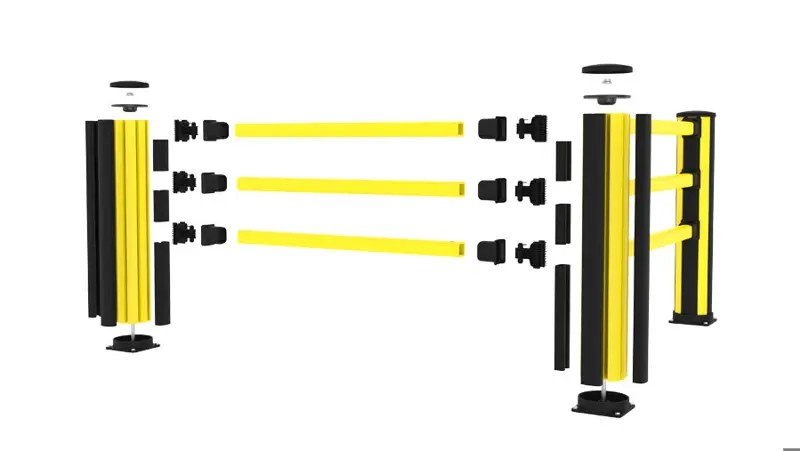

X-Protectは、安全バリアに対する独自のアプローチです。わずかなシステムコンポーネントと、作業場所によって変化するバリアシステムを作成するために組み込まれているダンピングを使用した、比類のないモジュール性です。X-Protectは、既存のバリアの迅速な変更、修理、または交換を可能にし、特注の構成も無限大です。



Impact test results
Area of impact Load Equivalent to 90° Deflection Force to fixings
Centre of barrier C - C as below
1500mm 4000 J 2500 kg
6.4 km/h
5000 kg
4.5 km/h
360mm 14.3 kN
2000mm 5000 J 2500 kg
7.2 km/h
5000 kg
5 km/h
490mm 18.7 kN
Posts
End post 1900 J 2500 kg
4.4 km/h
5000 kg
3.1 km/h
NA * 10 kN
Mid post 1900 J 2500 kg
4.4 km/h
5000 kg
3.1 km/h
NA * 8.4 kN

 * Deflection of posts is equivalent or less than that of the rail/s and is not considered to be critical for product selection. Performance is tested at height of the lowest rail. The post will perform better for lower strikes and deflection.



アクセレントXperienceで製品を見る
関連品目
Knowledge grows when shared

15 10月 2024 • News, 機械の安全性, セーフティブック, アクセレント・セーフティ・グループ, 歩行者用 安全ガード

Knowledge grows when shared
施設内の柱を守るコラムガードのご紹介!

10 7月 2024 • Impact protection, X-Protect

施設内の柱を守るコラムガードのご紹介!

関連製品

歩行者+インパクトガード
歩行者+インパクトガード(高)

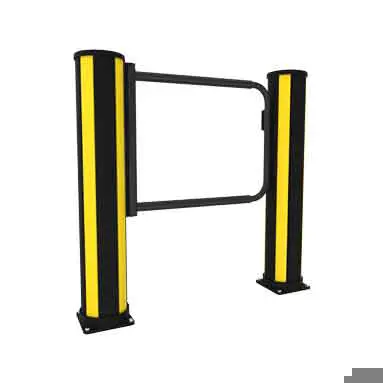

歩行者用ゲート
