ガードフェンシングを設置する場合、機械メーカーは通常、人が危険ゾーンに入るのを防ぎたいと考えています。しかし、フェンスを内側から見ると、危険を抑える「ケージ」になります。ガードロック付きのドアを追加するとケージが完全に閉まる可能性があり、そのエリアにいなくても、ハザードと一緒にケージに人がロックされる場合があります。それは「ライオンと一緒に檻に閉じ込められている」ようなものです。

ガードロックスイッチは、機械の移動中など、ハザードが存在する間はハザードゾーンへのアクセスドアを開けられないようにします。通常、ドアのロックを解除して開く許可を要求する必要があります。制御システムは、遅延時間をカウントダウンするか、危険な動きが停止したことを示す位置センサーまたはロータリーエンコーダからの信号を待つ場合があります。ほとんどの場合、停電時にもドアのロック解除を防ぐように制御システムが追加で設定されています(「ロック解除する力」によるガードロック)。

これは、人々が危険ゾーンに閉じ込められている可能性があるため、見過ごされがちな危険をもたらします。もちろん、いつでもフェンスを越えて登ることができます。しかし、一部のフェンスは高さ2.5 m以上であり、脱出はかなりスタントになります。さらに、それは危険で禁止されています!

一部の危険区域は、落下物を捕らえることを目的としたメッシュの壁でさらに屋根が付けられているか、覆われています。その場合、オペレーターが内部に閉じ込められている可能性があります。

ロックインの危険にどのように対処できますか?

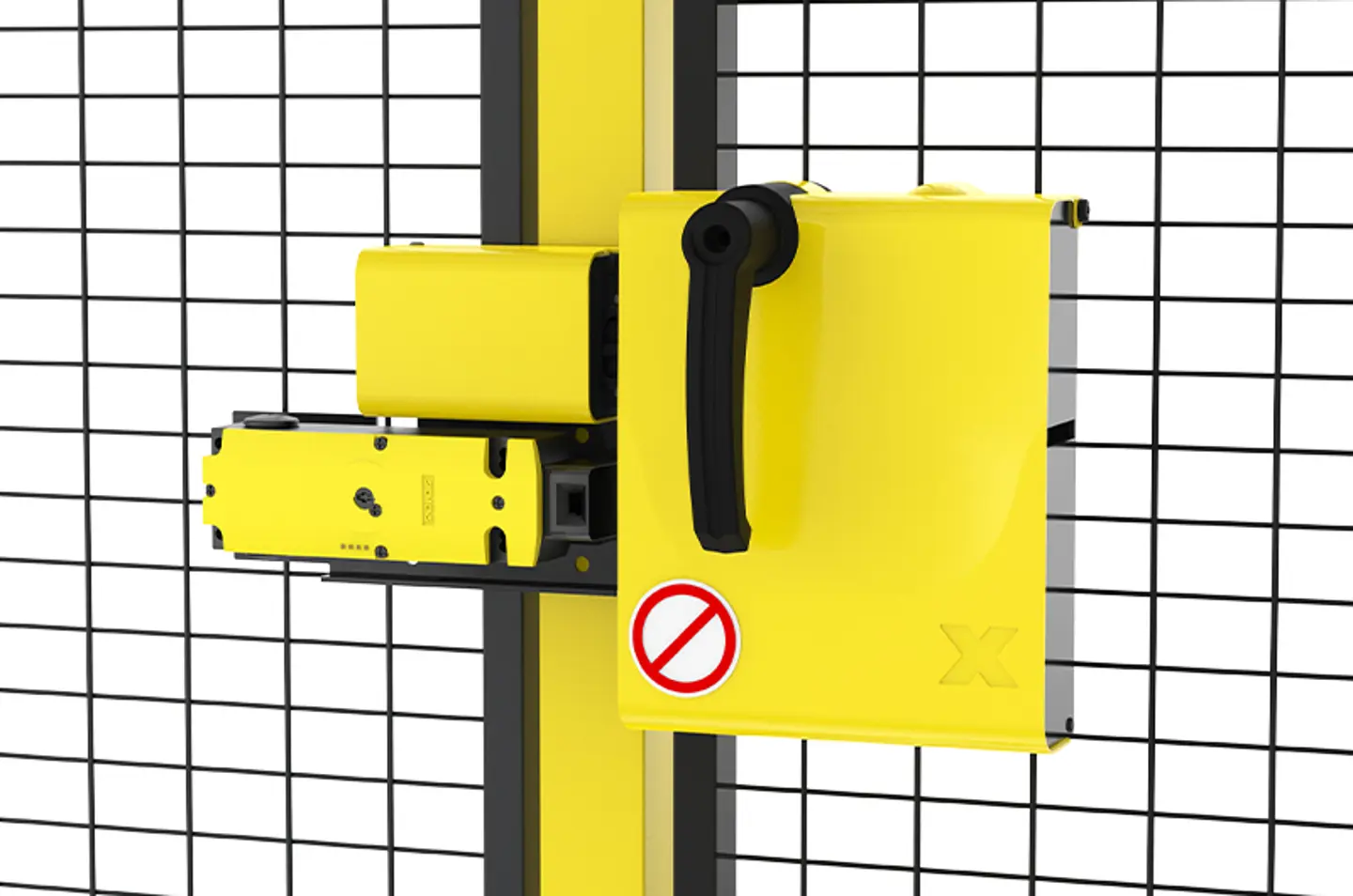

ガードロックスイッチには、いわゆる「緊急解除」機能があり、危険ゾーンの外側からスイッチのロックを解除してドアを開けることができます。しかし、それには、外部から閉じ込められた人の助けを借りる人が必要です。助けを求めて叫ぶのは時間がかかりすぎるかもしれません。

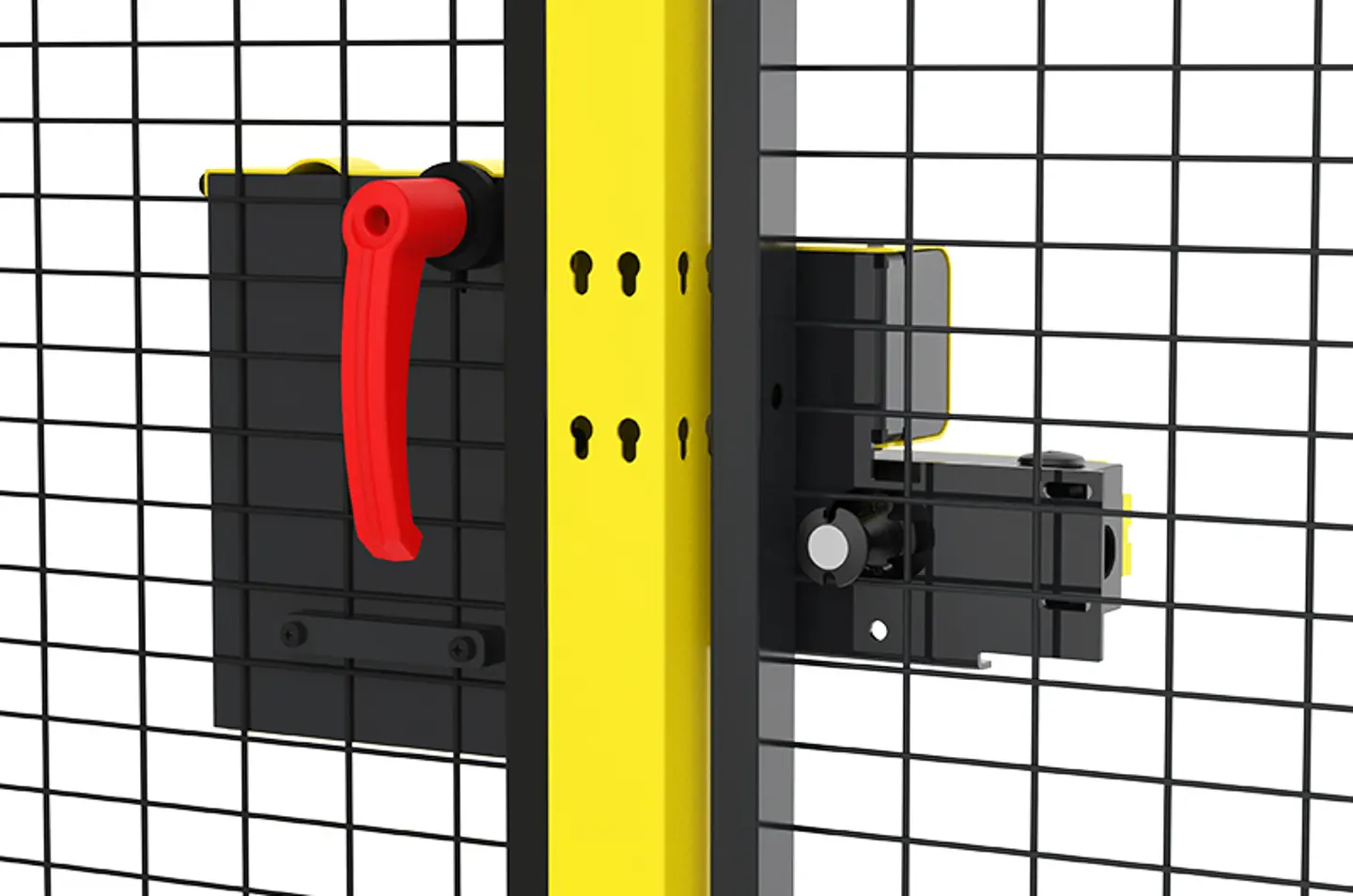

したがって、多くのスイッチは、追加の「エスケープリリース」とともに注文できます。この機能を使用すると、ボタンを押すか、内側のドアレバーを押し下げてドアロックを解除できます。同時に、これは安全回路をトリップさせ、機械を停止させたり、危険をできるだけ早く終わらせたりします。これは非常停止に似ているため、ほとんどの場合、ボタンまたはハンドルは赤に着色されます(非インターロックシステムでは緑、つまり緊急脱出および救助ルートの色です)。ただし、「エスケープリリース」のインストールは必須ではありません。

「エスケープリリース」のインストールはいつ検討する必要がありますか?

自動倉庫

鉄道に依存する保管および検索機器(S / Rマシン)を備えた自動倉庫に関しては、答えは非常に明確です。

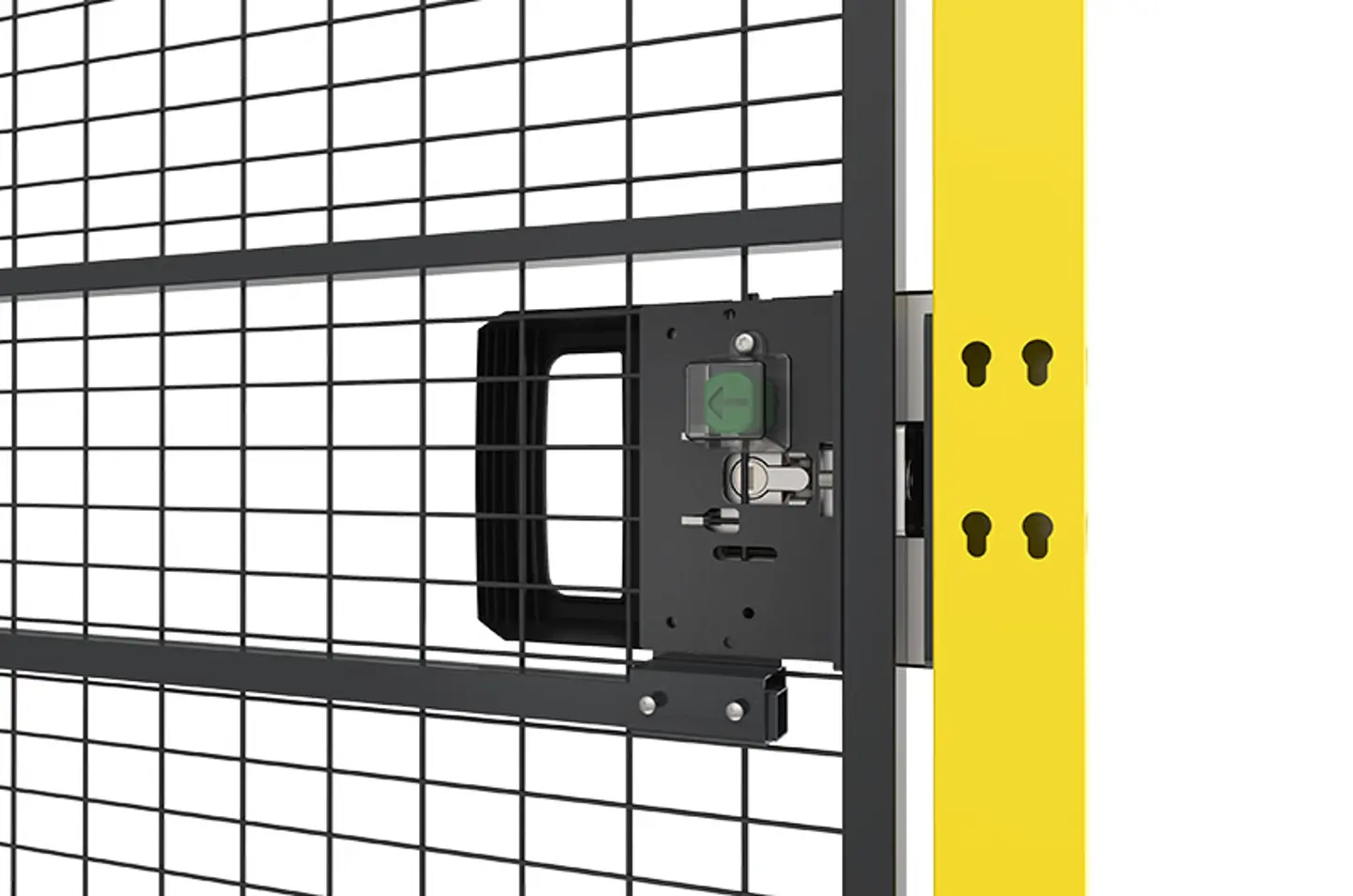

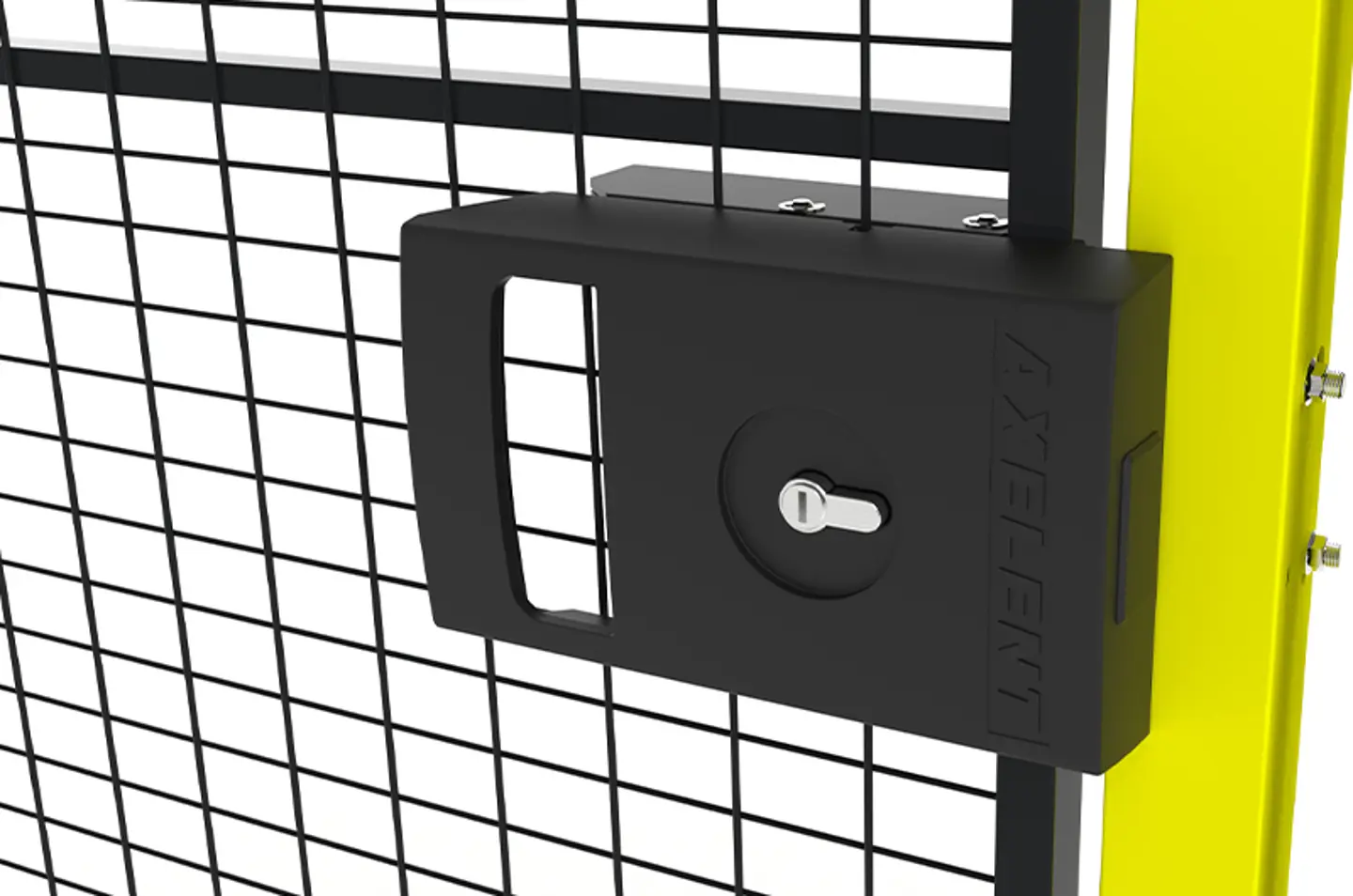

これらのシステムのCタイプ規格(EN 528)では、周囲のガード(フェンシング)のドアは外側に開く必要があり、キーなしで常に内側から開くことができます。外部からは、キーのみで開くことができます(セクション4.10.4.2)。アクセレントのX-Itロックとまったく新しいX-Itエレクトリックはどちらもエスケープリリースで利用可能であるため、一般的にそのようなアプリケーションに適しています。ただし、ドアの状態を制御システムの安全回路に伝えるには、追加の近接スイッチが必要になります。

製造

フェンスの背後で他の種類の製造システムを実行する場合、次の条件のすべてまたはいくつかが当てはまる場合は、エスケープリリース付きのガードロックスイッチを取り付ける必要があります。

• ドアの後ろのエリアは人の存在を可能にします。
• その領域には危険があります。
• ケージ内の人が誤って他人の視界から隠れてしまうため、意図せずに閉じ込められる可能性があります(たとえば、機械や制御盤の一部が隠れているため、ドアの外やコントロールパネルに立っているオペレーターが見えなくなる可能性があります)。
• アのインターロックおよびガードロック装置には、ガードロックの意図しない閉鎖と作動を防ぐ規定がありません(現在のスイッチ設計では、これはほとんど当てはまりません。ほとんどのスイッチでは、ドアが閉まるのを防ぐために南京錠を取り付けることができます。しかし悲しいことに、そうする人はほとんどいません)。

エスケープリリースロックは命を救うかもしれません

機械メーカーと事業会社は、いわゆる「ロックアウト/タグアウト」(LOTO)システムを設定して、誰かが作業している間は機械を起動できないようにする必要があります。多くの場合、LOTO戦略では、ドアが閉まらないように、清掃およびメンテナンススタッフがドアスイッチに南京錠を適用する必要があります。悲しいことに、スタッフはしばしばそのような指示に従わない。したがって、エスケープリリースをインストールすることは良い考えであり、危険な間違いを犯して「ライオンと一緒にケージに閉じ込められた」人の命を救うのに役立ちます。

これらの推奨事項は、ISO 12100 セクション 6.3.5.3、ISO 11161 セクション 8.9、ISO 14119 セクション 6.2.3、ISO 14120 セクション 5.2.3 の規格に基づいています。
