Chapter 3.4

ガードロック

このチャプターでは、安全柵のドアに適切なガードロックを設置することが、最適な安全性を確保し、作業者の安全を守るためにいかに重要であるかを説明します。もし安全柵が開かれた後に機械が停止するまで時間が必要な場合は、動作が停止するまで開けられないように電気ロックを使用してください。

ドアのインターロック機能

危険エリアへのアクセスが必要ですか?

はい。

このケースでは、パレットを出入りさせる必要があるため、危険エリアへのアクセスが必要です。

停止命令が出された場合、システムは即座に停止しますか?

はい。システムは即座に停止します。この場合、オペレーターが操作中にドアを開けることが許可されています。ガードロックなしのスイッチ、例えば非接触安全スイッチを用意してください。

停止命令が出された場合、システムは即座に停止しますか?

いいえ。システムを停止するのに時間がかかります。

この場合、操作中にドアを開けることはできないようにする必要があります。ガードロック付きのスイッチを用意してください。

人が危険エリア内に留まっており、外部のオペレーターに見落とされる可能性はありますか?

はい。

脱出解除機能付きのガードロックスイッチを使用する必要があります。これにより、人はいつでも危険エリアから脱出することができます。

安全機能に必要なパフォーマンスレベル(PL)を確認

必要なパフォーマンスレベルはリスクのレベルに依存します。したがって、これはリスク評価の際に決定されます。

閉じ込めの危険に対処する

機械システムを囲む安全柵のドアやゲートが運転中にロックされていると、見過ごされがちな二次的なリスクが生じます。

これは機械内部でメンテナンスや修理対応をしている人にとって重大なリスクとなります。その人が閉じ込められてしまう可能性があるからです。それだけでも問題ですが、もし仮に外にいる同僚がその作業者に気づかずに機械を再始動してしまうと、非常に危険な状況が発生する可能性があります。このような場合に、逃げるための解除ロックが必要です。これにより、ドアの内側にいる人は脱出でき、機械の作動を防ぐことができます。

脱出用リリースは、ドアの内側にあるボタンを押すか、ドアハンドルを押し下げることで作動します。そうするとドアが開き、機械が即座に停止します。誤使用を防ぐため、外側からは脱出用リリースを使用できないようにする必要があります。外部からは、安全回路をリセットするか、ほとんどのガードロックスイッチに標準装備されている緊急解除を使用してドアのロックを解除できます。

緊急リリースは、特別なツールを使用してガードロックスイッチを強制的に開けることで行われます。もちろん、これによっても機械は即座に停止します。

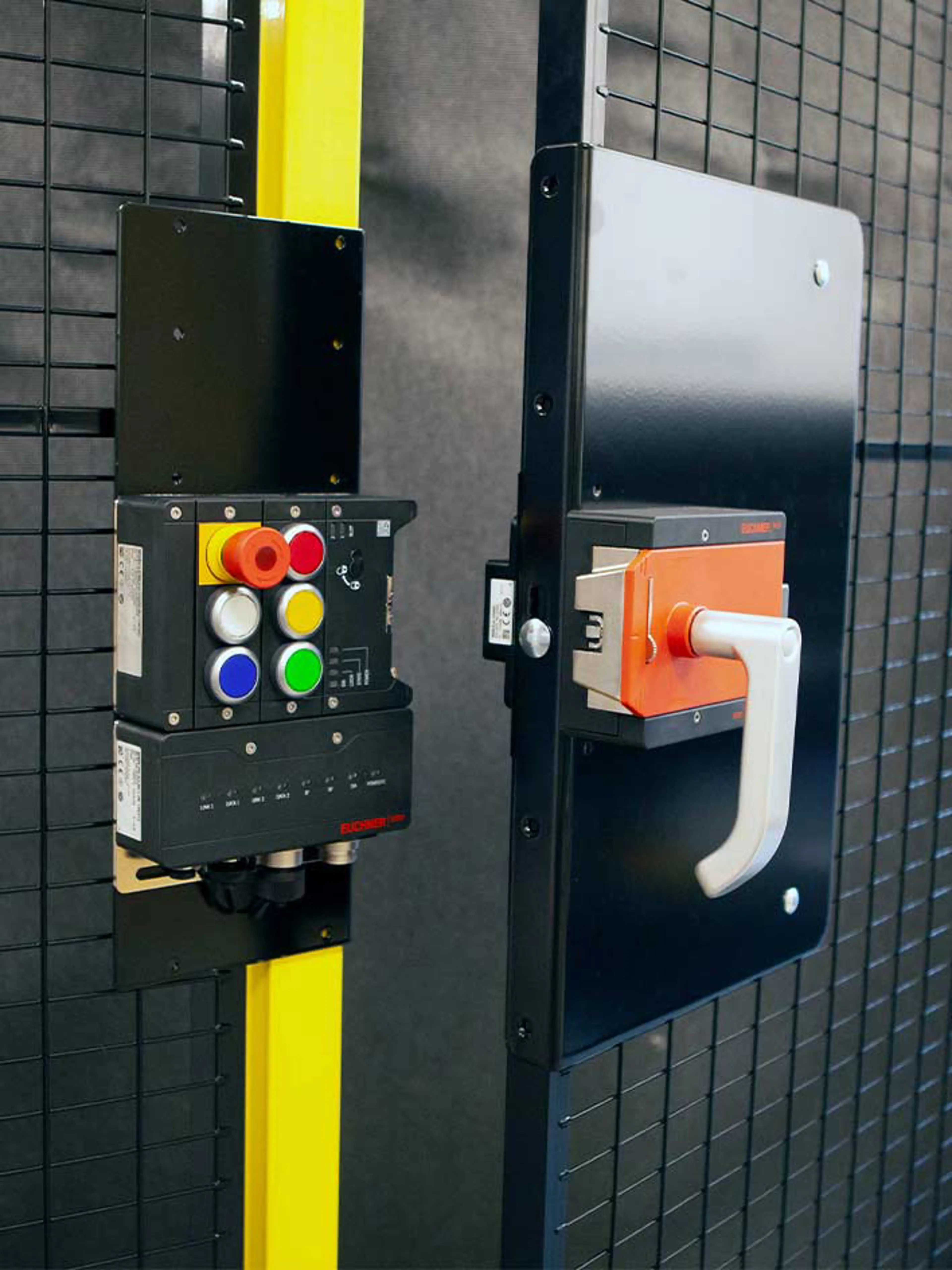

Axelent Safety Book Euchner Mgb

脱出用リリースロックはどのような場合に必要ですか?

脱出用リリースは、以下の条件のうちいくつか、または全てが当てはまる場合に設置すべきです。

  • ドアが施錠式インターロックを備えている
  • ドアが偶然に閉まる可能性がある
  • 危険エリアが一人以上の人が留まるほど広い
  • 危険エリア内の人が大型の制御キャビネットや機械などの背後に隠れて見えない可能性がある

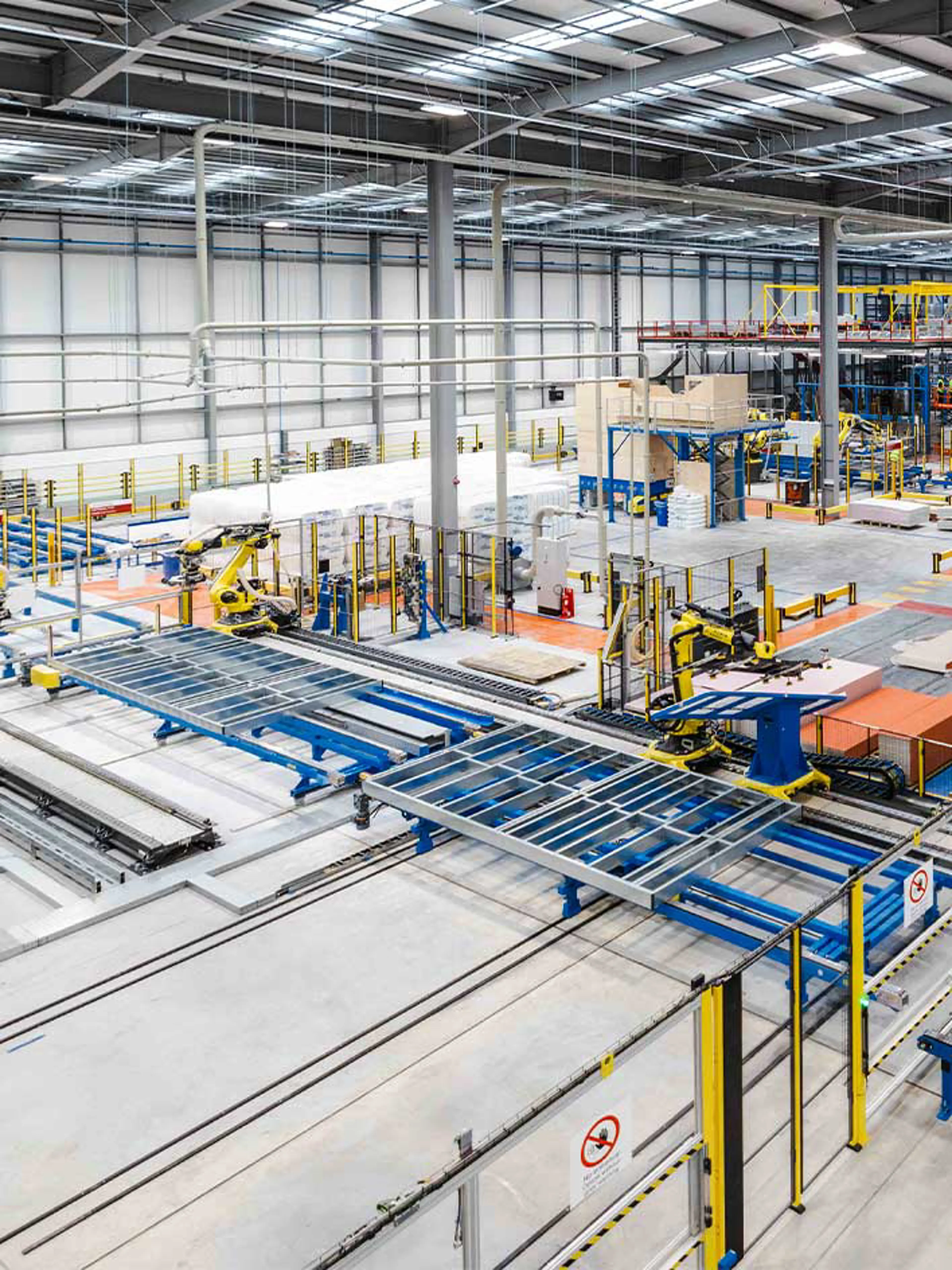

Axelent Safety Book Escape Release Lock

専門家のスヴェン・トフトゴードが、ロックの適切な安全レベルの選択についてウェビナーで解説しています。安全性を向上させる方法を学びましょう。
