安全柵扉・ドア

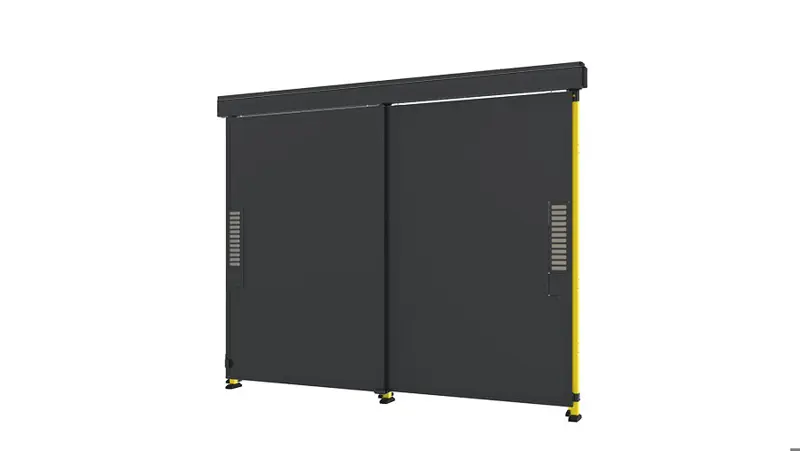

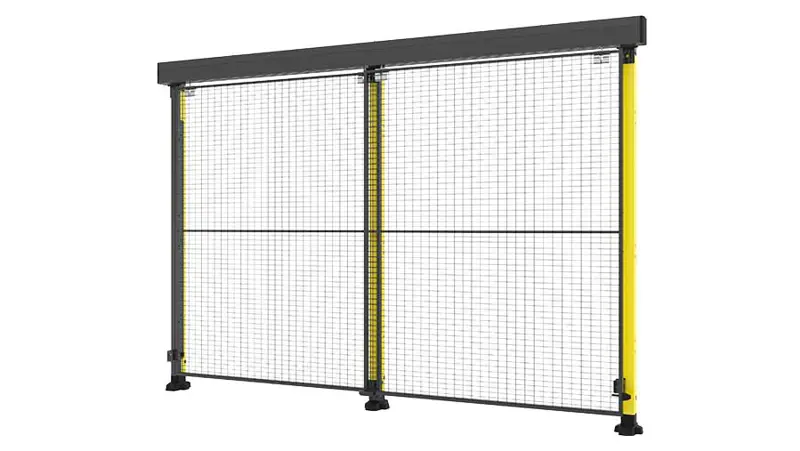

ダブルスライドドア、オーバーラップ

3D

オーバーラップするスライドドアは、スペースが限られている場合に最適なソリューションです。スライドドアは、1台の機械からの搬出口が2つある場合にも使用できます。

ドアは3種類の高さ(2000、2300、2500 mm)があり、最大幅は2x2900 mmです。*最大幅は使用するロックソリューションによって異なります。 (ポスト、ハンドル、パネルはドアパッケージに含まれません。開口部の寸法は、選択したロックの種類により制限される場合があります。)

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • 高さ2000 mm

    4 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D24-200140 2x1400 1380 2000 メッシュ Classic 50x50
    1 2
    D24-200290 2x2900 2880 2000 メッシュ Classic 50x50
    1 2

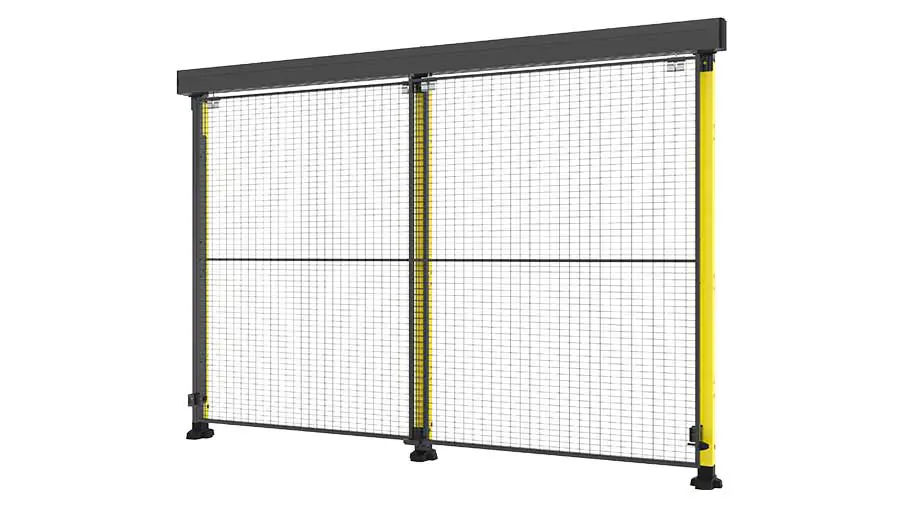

    D44-200140 2x1400 1340 2000 メッシュ Premium 70x70
    1 2
    D44-200290 2x2900 2840 2000 メッシュ Premium 70x70
    1 2
  • 高さ2300 mm

    6 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D24-230140 2x1400 1380 2300 メッシュ
    プラスチック
    シートメタル
    Classic 50x50
    4 2
    D24-230290 2x2900 2880 2300 メッシュ Classic 50x50
    2
    D44-230140 2x1400 1340 2300 メッシュ
    プラスチック
    シートメタル
    Premium 70x70
    4 2
    D44-230290 2x2900 2840 2300 メッシュ Premium 70x70
    2

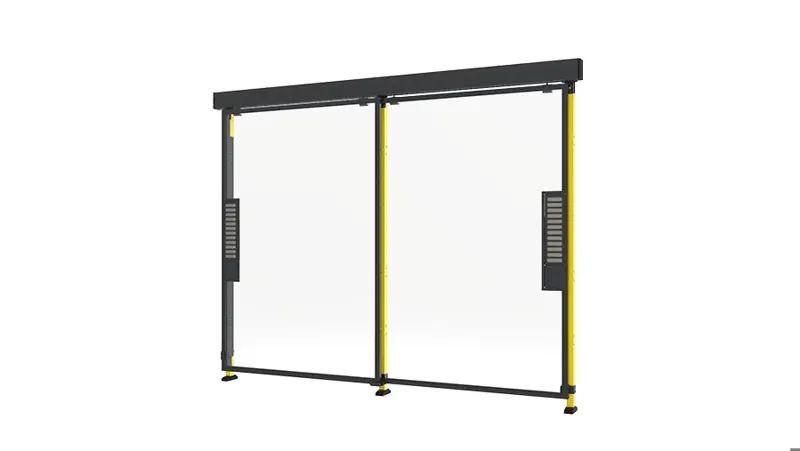

    DP24-230290 Double sliding door, overlapping 2880 2300 プラスチック
    シートメタル
    Classic 50x50
    2 2
    DP44-230290 Double sliding door, overlapping 2840 2300 プラスチック
    シートメタル
    Premium 70x70
    4 2
  • 高さ2500 mm

    4 品目
    CAD 品目 本製品について 最大開口幅 (mm) 最大高さ (mm) パネル フィットポスト
    D24-250140 2x1400 1380 2500 メッシュ Classic 50x50
    1 2
    D24-250290 2x2900 2880 2500 メッシュ Classic 50x50
    1 2
    D44-250140 2x1400 1340 2500 メッシュ Premium 70x70
    1 2
    D44-250290 2x2900 2840 2500 メッシュ Premium 70x70
    1 2

ダウンロード

D24_DP24_D44_DP44-XXX290

組立説明書

X-Guard 製品カタログ | 安全柵・マシンガード

パンフレット
