インパクトバリア

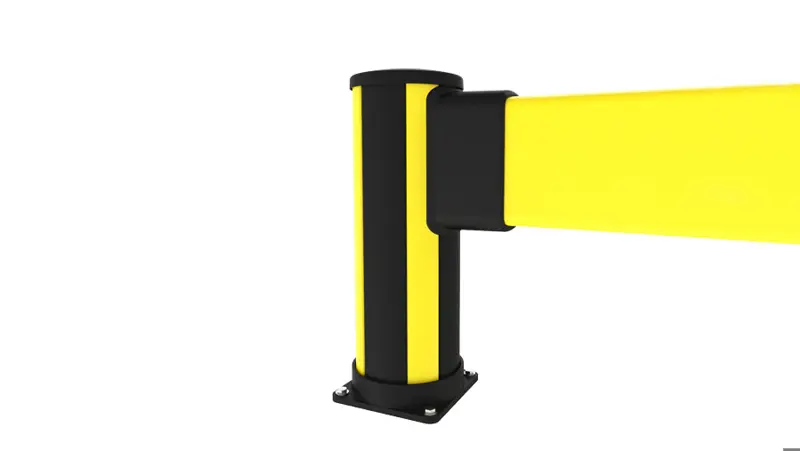

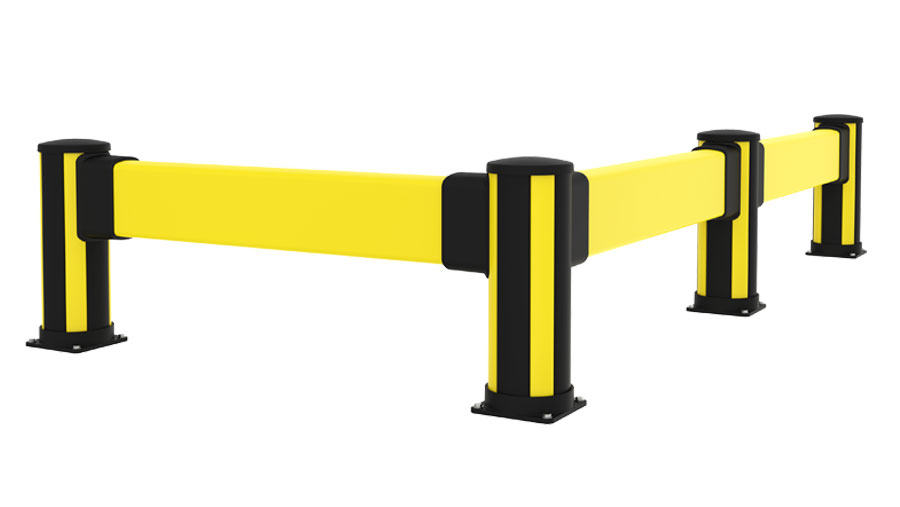

インパクトバリア(高)

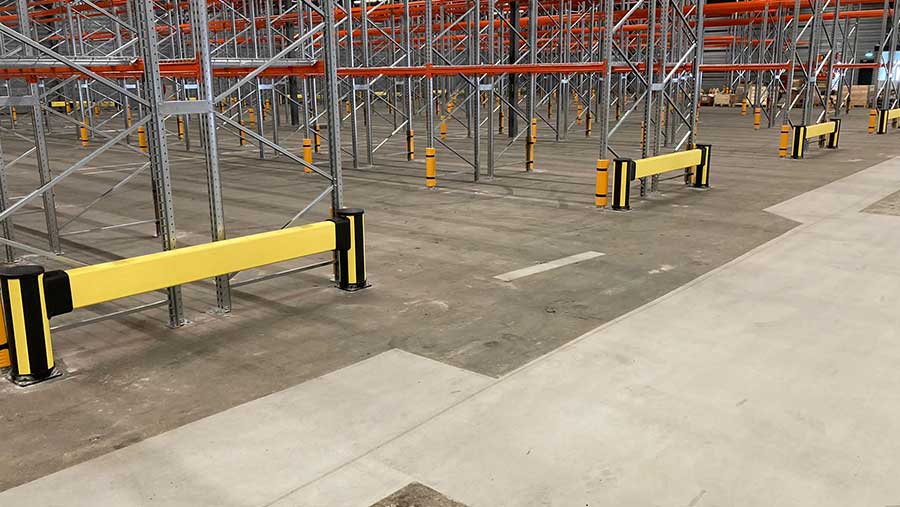

床から離れた位置の衝撃保護には、インパクトバリア(高)をご使用ください。軽量車両の分離や倉庫のゾーン定義に最適です。 当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • Posts

    6 品目
    CAD 品目 本製品について 高さ (mm)
    BCC1-061-I100 インパクト(高)コーナー 610 ジンクイエロー(RAL 1018)
    1
    BCC0-061-I100 インパクト(高)コーナー 610 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    BCM1-061-I100 インパクト(高)ミドル 610 ジンクイエロー(RAL 1018)
    1
    BCM0-061-I100 インパクト(高)ミドル 610 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    BCE1-061-I100 インパクト(高)エンド 610 ジンクイエロー(RAL 1018)
    1
    BCE0-061-I100 インパクト(高)エンド 610 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
  • Impact rails

    15 品目
    CAD 品目 本製品について 長さ (mm) CC (mm)
    RCI1-277-0300 インパクトレール 2770 3000 ジンクイエロー(RAL 1018)
    RCI1-227-0250 インパクトレール 2270 2500 ジンクイエロー(RAL 1018)
    RCI1-177-0200 インパクトレール 1770 2000 ジンクイエロー(RAL 1018)
    RCI1-127-0150 インパクトレール 1270 1500 ジンクイエロー(RAL 1018)
    RCI1-077-0100 インパクトレール 770 1000 ジンクイエロー(RAL 1018)
    RCI1-047-0070 インパクトレール 470 700 ジンクイエロー(RAL 1018)
    RCI1-027-0050 インパクトレール 270 500 ジンクイエロー(RAL 1018)
    RCI1-064-0087 Impact rail 640 870 ジンクイエロー(RAL 1018)
    RCI1-067-0090 Impact rail 670 900 ジンクイエロー(RAL 1018)
    RCI1-197-0220 Impact rail 1970 2200 ジンクイエロー(RAL 1018)
    RCI1-201-0224 Impact rail 2010 2240 ジンクイエロー(RAL 1018)
    RCI1-074-0097 Impact rail 740 970 ジンクイエロー(RAL 1018)
    RCI1-207-0230 Impact rail 2070 2300 ジンクイエロー(RAL 1018)
    RCI1-211-0234 Impact rail 2110 2340 ジンクイエロー(RAL 1018)
    RCI1-217-0240 Impact rail 2170 2400 ジンクイエロー(RAL 1018)

ダウンロード

インパクトバリア(高)

製品情報

X-Protect Impact high

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

X-Protect テクニカル | 衝撃吸収・衝突防止システム

パンフレット

製品情報

床から離れた位置の衝撃保護には、インパクトバリア(高)をご使用ください。軽量車両の分離や倉庫のゾーン定義に最適です。

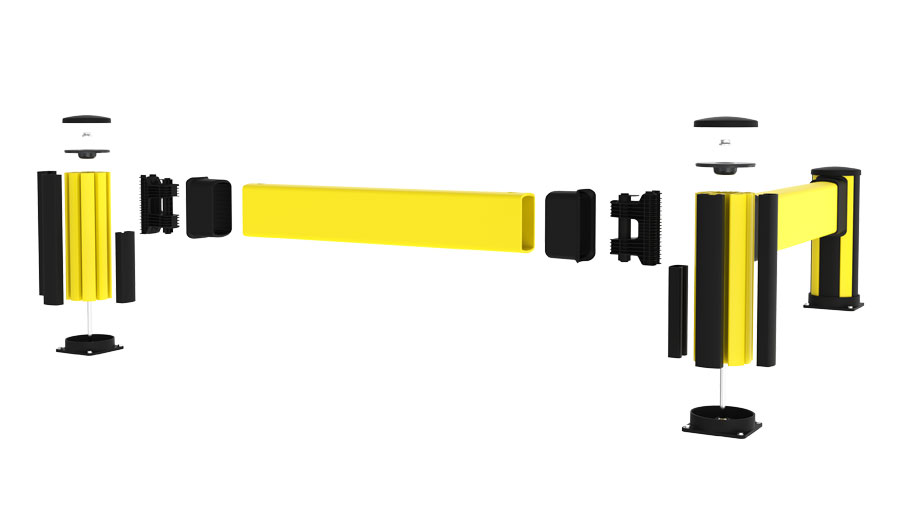

当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

X-Protectは、安全バリアに対する独自のアプローチです。わずかなシステムコンポーネントと、作業場所によって変化するバリアシステムを作成するために組み込まれているダンピングを使用した、比類のないモジュール性です。X-Protectは、既存のバリアの迅速な変更、修理、または交換を可能にし、特注の構成も無限大です。





Impact test results
Area of impact Load Equivalent to 90° Deflection Force to fixings
Centre of barrier C - C as below
2000mm 6200 J 2500 kg
8 km/h
5000 kg
5.6 km/h
430mm 14.5 kN
2500mm 5500 J 2500 kg
7.5 km/h
5000 kg
5.3 km/h
470mm 12.2 kN
3000mm 5200 J 2500 kg
7.3 km/h
5000 kg
5.1 km/h
520mm 10.4 kN
Posts
End post 2400 J 2500 kg
4.9 km/h
5000 kg
3.5 km/h
NA * 19.2 kN
Mid post 2400 J 2500 kg
4.9 km/h
5000 kg
3.5 km/h
NA * 18.1 kN

 * Deflection of posts is equivalent or less than that of the rail/s and is not considered to be critical for product selection. Performance is tested at height of the lowest rail. The post will perform better for lower strikes and deflection.
