インパクトバリア

インパクトバリア

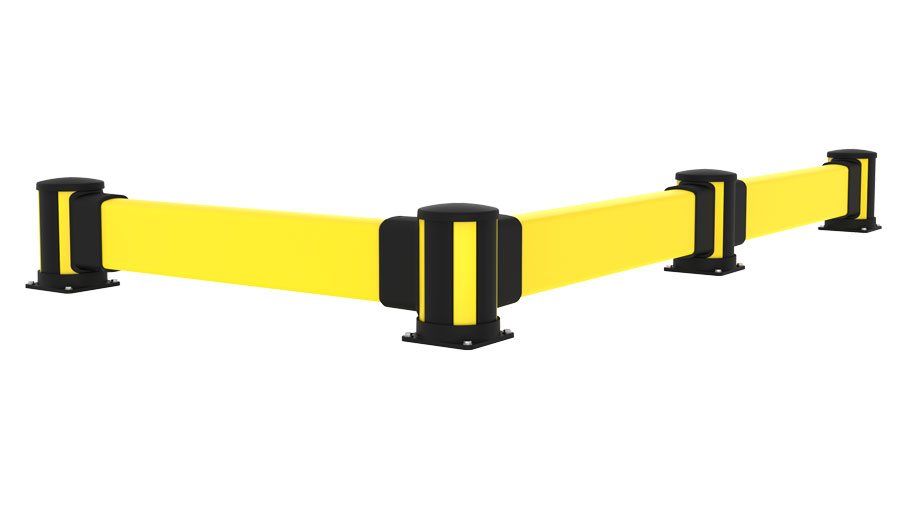

低い位置の衝撃保護にはX-Protectインパクトバリアをご使用ください。軽量車両の分離や倉庫のゾーン定義に最適です。 当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • Bollard

    6 品目
    CAD 品目 本製品について 高さ (mm)
    BCM1-035-I100 インパクトミドル 350 ジンクイエロー(RAL 1018)
    BCM0-035-I100 インパクトミドル 350 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    2
    BCE1-035-I100 インパクトエンド 350 ジンクイエロー(RAL 1018)
    BCE0-035-I100 インパクトエンド 350 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCC1-035-I100 インパクトコーナー 350 ジンクイエロー(RAL 1018)
    BCC0-035-I100 インパクトコーナー 350 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
  • Impact rails

    15 品目
    CAD 品目 本製品について 長さ (mm) CC (mm)
    RCI1-064-0087 Impact rail 640 870 ジンクイエロー(RAL 1018)
    RCI1-277-0300 インパクトレール 2770 3000 ジンクイエロー(RAL 1018)
    RCI1-227-0250 インパクトレール 2270 2500 ジンクイエロー(RAL 1018)
    RCI1-177-0200 インパクトレール 1770 2000 ジンクイエロー(RAL 1018)
    RCI1-127-0150 インパクトレール 1270 1500 ジンクイエロー(RAL 1018)
    RCI1-077-0100 インパクトレール 770 1000 ジンクイエロー(RAL 1018)
    RCI1-047-0070 インパクトレール 470 700 ジンクイエロー(RAL 1018)
    RCI1-027-0050 インパクトレール 270 500 ジンクイエロー(RAL 1018)
    RCI1-067-0090 Impact rail 670 900 ジンクイエロー(RAL 1018)
    RCI1-197-0220 Impact rail 1970 2200 ジンクイエロー(RAL 1018)
    RCI1-201-0224 Impact rail 2010 2240 ジンクイエロー(RAL 1018)
    RCI1-074-0097 Impact rail 740 970 ジンクイエロー(RAL 1018)
    RCI1-207-0230 Impact rail 2070 2300 ジンクイエロー(RAL 1018)
    RCI1-211-0234 Impact rail 2110 2340 ジンクイエロー(RAL 1018)
    RCI1-217-0240 Impact rail 2170 2400 ジンクイエロー(RAL 1018)

ダウンロード

インパクトバリア

製品情報

X-Protect Impact

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

X-Protect テクニカル | 衝撃吸収・衝突防止システム

パンフレット

製品情報

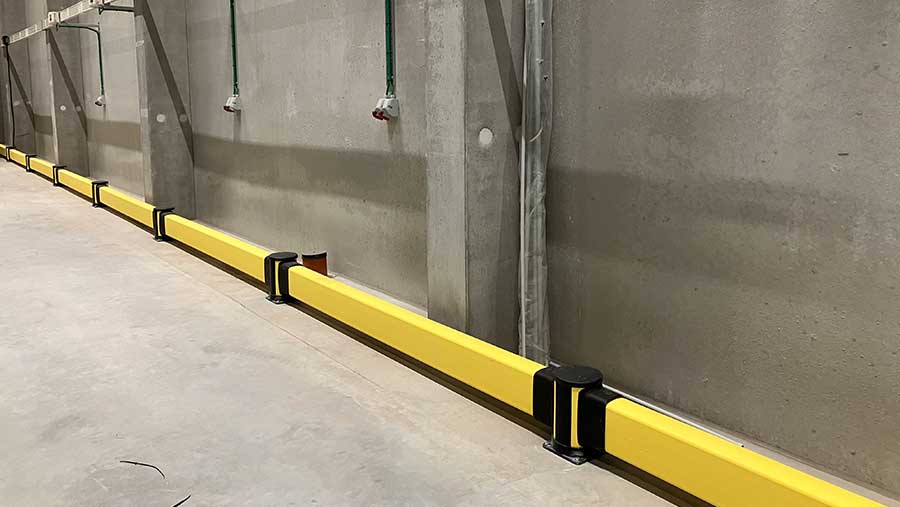

低い位置の衝撃保護にはX-Protectインパクトバリアをご使用ください。軽量車両の分離や倉庫のゾーン定義に最適です。

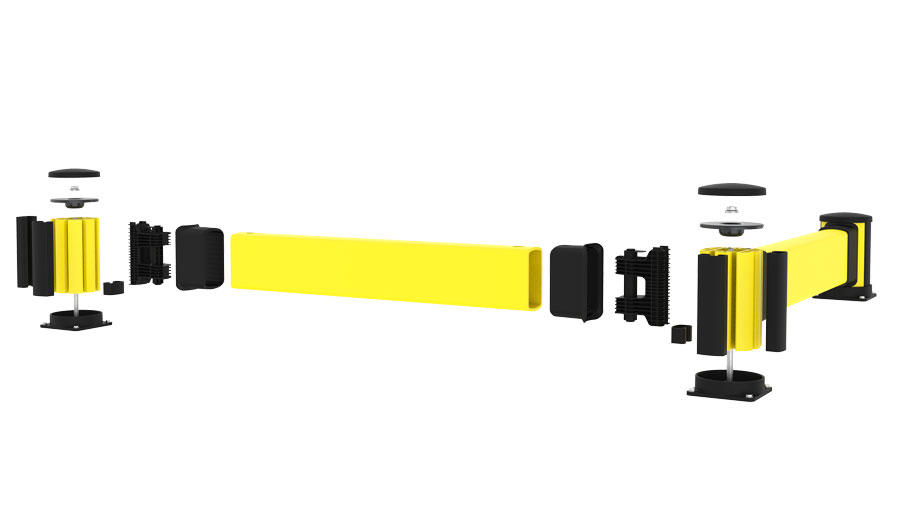

当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

X-Protectは、衝突防止のバリアとして、また倉庫エリアの仕切りとして使用できる多機能なフォークリフトガードです。倉庫や工場の安全性を、最大限に高めることができます。

優れたモジュール性、少ないシステム構成部品によるシンプルなつくりにより、現場のニーズに合わせて自在にカスタマイズができるユニークな安全バリアです。既存バリアの変更や修理交換も簡単です。



Impact test results
Area of impact Load Equivalent to 90° Deflection Force to fixings
Centre of barrier C - C as below
2000mm 4500 J 2500 kg
6.8 km/h
5000 kg
4.8 km/h
350mm 4kN
2500mm 4200 J 2500 kg
6.5 km/h
5000 kg
4.6 km/h
390mm 6.6 kN
3000mm 3900 J 2500 kg
6.3 km/h
5000 kg
4.4 km/h
420mm 9.8 kN
Posts
End post 4500 J 2500 kg
6.8 km/h
5000 kg
4.4 km/h
NA * 11.8 kN
Mid post 4500 J 2500 kg
6.8 km/h
5000 kg
4.8 km/h
NA * 13.6 kN

 * Deflection of posts is equivalent or less than that of the rail/s and is not considered to be critical for product selection. Performance is tested at height of the lowest rail. The post will perform better for lower strikes and deflection.
