X-Protect

フロアバリア

フロアバリアは、フォークリフト、移動中のパレット、AMR、AGVなど低い位置で発生する危険から、建物の壁周りや重要な設備を守ります。歩行者バリアやフォークガードなど他の衝撃保護システムX-Protectと組み合わせることも可能です。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • End covers

    2 品目
    CAD 品目 本製品について 高さ (mm)
    FCE3-022-I100-10 フロアバリアエンド - 10 パック 221 グラファイトブラック(RAL 9011)
    FCE3-022-I100-2 フロアバリアエンド- 2 パック 221 グラファイトブラック(RAL 9011)
  • Impact rails

    15 品目
    CAD 品目 本製品について 長さ (mm) CC (mm)

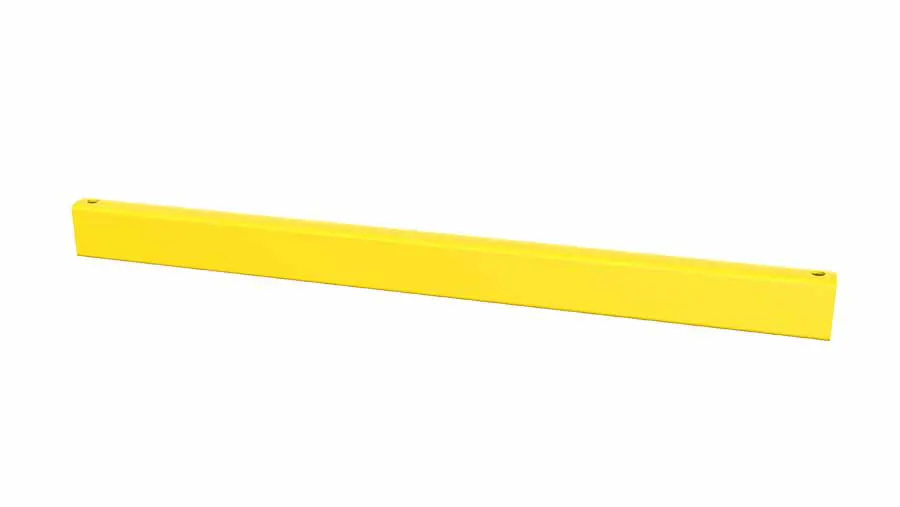

    RCI1-027-0050 Impact rail 270 500 ジンクイエロー(RAL 1018)
    RCI1-047-0070 Impact rail 470 700 ジンクイエロー(RAL 1018)
    RCI1-077-0100 Impact rail 770 1000 ジンクイエロー(RAL 1018)
    RCI1-127-0150 Impact rail 1270 1500 ジンクイエロー(RAL 1018)
    RCI1-177-0200 Impact rail 1770 2000 ジンクイエロー(RAL 1018)
    RCI1-227-0250 Impact rail 2270 2500 ジンクイエロー(RAL 1018)
    RCI1-277-0300 Impact rail 2770 3000 ジンクイエロー(RAL 1018)
    RCI1-064-0087 Impact rail 640 870 ジンクイエロー(RAL 1018)
    RCI1-067-0090 Impact rail 670 900 ジンクイエロー(RAL 1018)
    RCI1-197-0220 Impact rail 1970 2200 ジンクイエロー(RAL 1018)
    RCI1-201-0224 Impact rail 2010 2240 ジンクイエロー(RAL 1018)
    RCI1-074-0097 Impact rail 740 970 ジンクイエロー(RAL 1018)
    RCI1-207-0230 Impact rail 2070 2300 ジンクイエロー(RAL 1018)
    RCI1-211-0234 Impact rail 2110 2340 ジンクイエロー(RAL 1018)
    RCI1-217-0240 Impact rail 2170 2400 ジンクイエロー(RAL 1018)

ダウンロード

フロアバリア

製品情報

X-Protect_Floor_barrier

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

X-Protect テクニカル | 衝撃吸収・衝突防止システム

パンフレット

製品情報

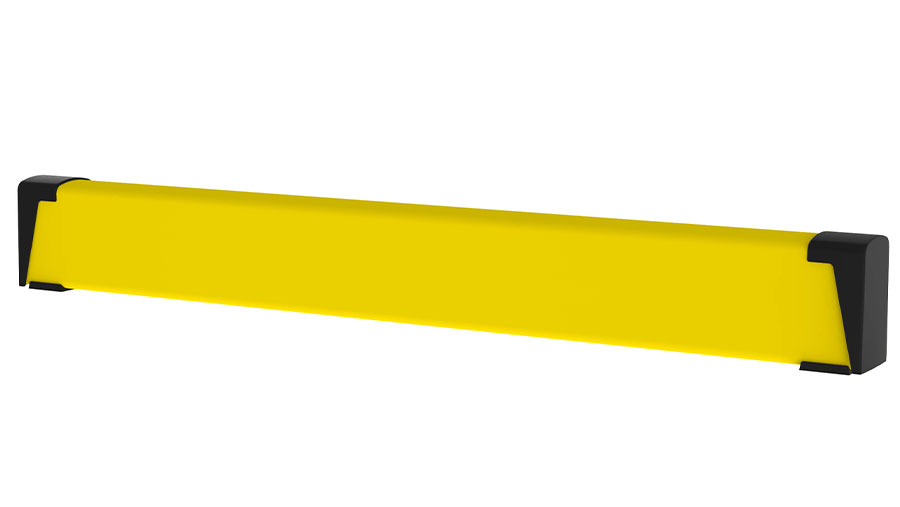

フロアバリアは、フォークリフト、移動中のパレット、AMR、AGVなど低い位置で発生する危険から、建物の壁周りや重要な設備を守ります。歩行者バリアやフォークガードなど他の衝撃保護システムX-Protectと組み合わせることも可能です。

最大2.77メートル幅まで、1セクションあたり2つの固定具のみで、簡単に設置が可能です。そのため設置にかかる時間を短縮することが出来ます。また既存レイアウトを変更する必要性を減らすことが出来ます。

フロアバリアは耐衝撃性が高く、1.77メートルのスパンで3000ジュールの衝撃に耐え、200mm以下のたわみしか生じません。

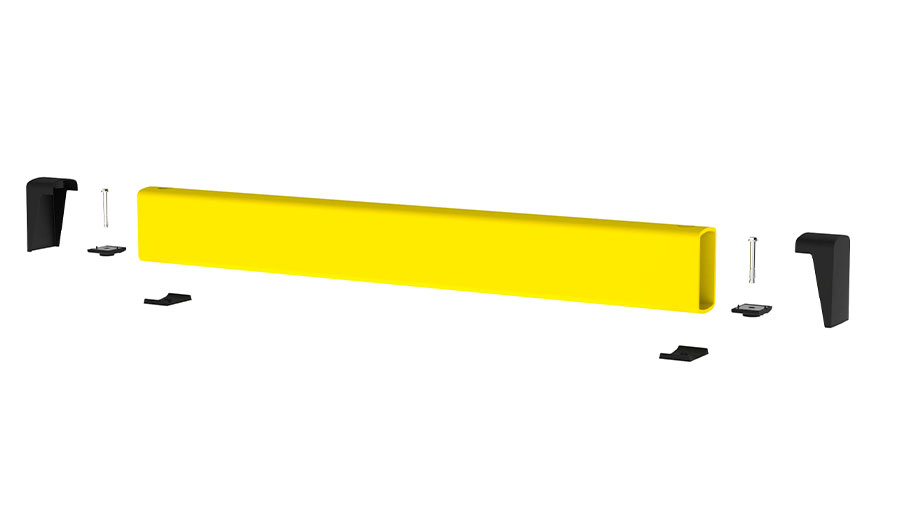

プッシュフィットの部品と頑丈な拡張ボルトにより、設置は容易になっており、システムの適応性とマッチしています。ドリルテンプレートがあれば迅速に調整を行えるため、フロアバリアシステムを作業スペースの安全要件に合わせて変化させることが出来ます。



Floor barrier test results
Length Load Equivalent to 90° Deflection Force to fixings
1700mm 3000 J 2500 kg
5.6 km/h
5000 kg
4 km/h
200mm 14.9 kN
2270mm 3000 J 2500 kg
5.6 km/h
5000 kg
4 km/h
240mm 13.8 kN
2770mm 2700 J 2500 kg
5.3 km/h
5000 kg
3.7 km/h
270mm 14.7 kN



アクセレントXperienceで製品を見る
関連品目
施設内の柱を守るコラムガードのご紹介!

10 7月 2024 • Impact protection, X-Protect

施設内の柱を守るコラムガードのご紹介!
フロアバリアがエクスペリエンスでご覧いただけるようになりました

1 5月 2024 • Impact protection, ニュース, X-Protect, Xperience, 歩行者用 安全ガード, 衝撃吸収・衝突防止ガード

フロアバリアがエクスペリエンスでご覧いただけるようになりました

関連製品

フロアバリア付きフォークガード

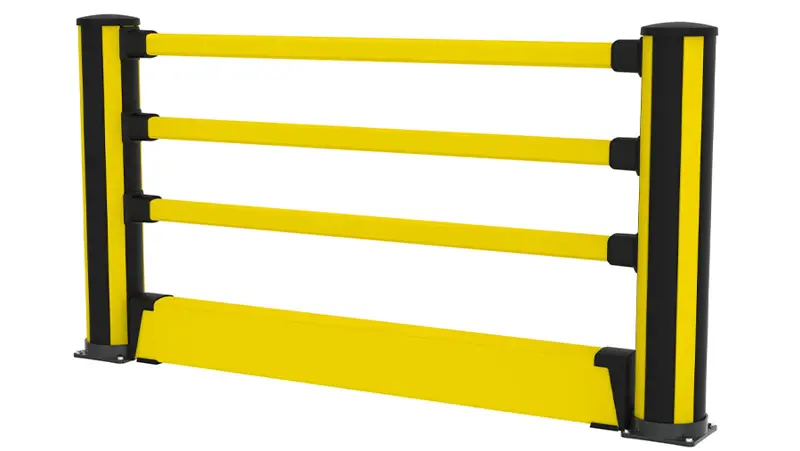

フロアバリア付き歩行者ガード
